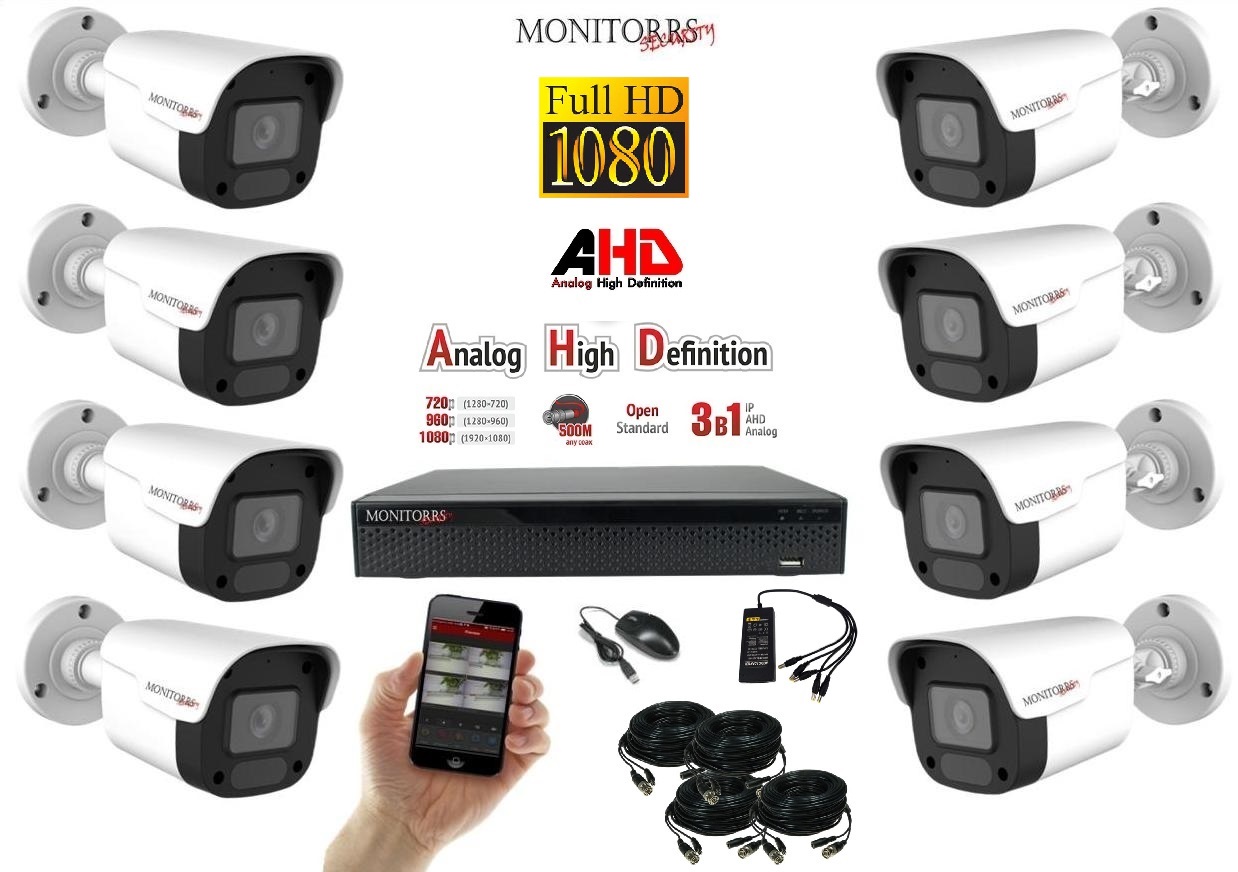

AHD set 6030K8 značky Monitorrs Security je určený pro zákazníky, kteří chtějí základní přehled o garáži, dílně nebo menší provozovně a při výběru kladou důraz na co nejnižší pořizovací cenu. Osm bílých tubusových kamer má výstup 2 Mpx Full HD, pevný objektiv 3,6 mm a infračervený přísvit až 20 m pro černobílý noční obraz. Plastové pouzdro s krytím IP66 umožňuje venkovní montáž při správném uložení a ochraně spojů.
Pro novou instalaci doporučujeme jako první volbu IP kamerové sety. AHD zůstává cenově dostupnou možností pro jednoduché požadavky a omezený rozpočet. S výběrem vám pomůžeme podle toho, co potřebujete sledovat a kolik chcete do celé sestavy investovat.
Základní varianta je bez pevného disku. Pro ukládání a zpětné přehrávání záznamu zvolte HDD v nabídce nad cenou. Živý obraz na připojeném monitoru lze sledovat i bez HDD.

Rozlišení a záznam · Zapojení přes BNC · Disky a doba záznamu · Ceny kabeláže · Instalační krabice · Videa · Úplné technické parametry
Sety této řady používají stejnou bílou tubusovou kameru 6030. Rekordér a obsah balení se liší podle počtu kamer.
Kamery poskytují obraz s rozlišením 1 920 × 1 080 px (2 Mpx, Full HD). Základní osmikanálový rekordér Monitorrs 6232 podporuje analogový záznam v režimu 1080N (960 × 1 080 px). Záznam 1080N má snížené vodorovné rozlišení oproti výstupu kamery. Výstup kamery, uložený záznam a rozlišení připojeného monitoru proto posuzujte samostatně.
Samostatná specifikace rekordéru uvádí režim 1080N, ale neupřesňuje jeho záznamovou snímkovou frekvenci. Údaj o rychlosti současného přehrávání proto nepřenášíme na rychlost záznamu. Parametry základního čtyřkanálového XVR3004C1N se na tento osmikanálový rekordér nepřenášejí.
Rekordér zpracovává detekci pohybu na všech osmi analogových kanálech a podporuje také detekci člověka. Mezi podporované reakce patří spuštění záznamu, upozornění na obrazovce, e-mail a push oznámení. Výsledek detekce ovlivňuje umístění kamery, velikost sledovaného objektu, světlo a nastavení systému.
Pro ukládání událostí je potřeba instalovaný HDD a správně nastavené nahrávání. Odesílání e-mailů a vzdálených oznámení vyžaduje síťové připojení a odpovídající konfiguraci služby.

Po připojení rekordéru k routeru s internetem a nastavení podporované aplikace můžete sledovat kamerový obraz také z telefonu. Výrobce uvádí podporu zařízení iPhone a Android. Vzdálené přehrávání vyžaduje záznam uložený na HDD; živý obraz lze sledovat i bez disku.
Pro místní sledování na připojeném monitoru a záznam na instalovaný HDD není internet potřeba. Pro vzdálený přístup musí být dostupné internetové připojení u rekordéru i telefonu.

Při nastavené detekci pohybu můžete dostávat push upozornění do telefonu. Rekordér podporuje také detekci člověka; dostupné reakce nastavíte pro zvolený typ události v zařízení a podporované aplikaci.
Pro mobilní upozornění připojte rekordér k internetu, povolte oznámení aplikace v telefonu a zapněte příjem příslušných událostí. Internet musí být dostupný také v telefonu. Pro zpětné přehrání události je potřeba HDD a správně nastavené nahrávání.

Infračervený přísvit poskytuje za tmy černobílý obraz. U kamery 6030 je uveden dosvit až 20 metrů. Skutečný výsledek závisí na okolním světle, vzdálenosti a odrazech od stěn nebo předmětů; údaj dosvitu není garantovanou vzdáleností rozpoznání obličeje nebo registrační značky.
Pouzdro kamery je plastové s krytím IP66. Napájecí a obrazové spoje je třeba chránit před vodou, například ve vhodné instalační krabici. Rekordér i napájecí adaptéry umístěte do suchého, větraného vnitřního prostoru. Obraz po montáži vyzkoušejte ve dne i za tmy.
HDD: při objednání s pevným diskem vám jej do rekordéru nainstalujeme a nastavíme zdarma. Potřebná kapacita a doba uchování záznamu závisí na datovém toku, počtu kamer, snímkové frekvenci a režimu nahrávání. Vyberte kapacitu v nabídce nad cenou.
Rekordér: součástí základní varianty je osmikanálový XVR Monitorrs 6232. Kamery setu využijí všech osm analogových vstupů. Při rozšíření ověřte počet vstupů a požadovaný režim záznamu.
Kabeláž: při volbě „Ke každé kameře 18m“ dostanete 8× propojovací kabel, každý o délce 18 metrů. Při volbě „Bez kabelů“ se odečítá 165 Kč × 8 = 1 320 Kč s DPH. Pro jiné délky vyberte upřesnění v objednávce a napište požadovanou délku ke každé kameře do poznámky v košíku. Výslednou cenu individuální kabeláže potvrdíme po zpracování objednávky.
Základní set je bez HDD. Zvolený disk WD Purple vám do rekordéru zdarma nainstalujeme a nastavíme. Následující příplatky jsou v Kč s DPH a odpovídají nabídce disků u tohoto produktu.
| Kapacita HDD | Příplatek s DPH | Orientační doba záznamu |
|---|---|---|
| Bez disku | 0 Kč | Živý náhled; bez ukládání záznamu |
| 1 TB WD Purple | +3 400 Kč | cca 5 dní |
| 2 TB WD Purple | +3 900 Kč | cca 10 dní |
| 3 TB WD Purple | +4 000 Kč | cca 16 dní |
| 4 TB WD Purple | +4 400 Kč | cca 21 dní |
| 6 TB WD Purple | +7 200 Kč | cca 31 dní |
| 8 TB WD Purple | +9 500 Kč | cca 42 dní |
Orientační výpočet pro nepřetržitý záznam všech 8 kamer, 24 hodin denně, při modelovém datovém toku 2 Mb/s na kameru a s 10% rezervou kapacity. Datový tok 2 Mb/s je předpoklad výpočtu, nikoli ověřené výchozí nastavení rekordéru. Skutečná doba závisí na nastavení a dění v obrazu. Záznam pouze při událostech ji může prodloužit podle jejich četnosti.
V základní ceně je 8× hotový BNC + DC kabel, každý o délce 18 m. Částky níže představují změnu ceny vůči této kabeláži; všechny jsou v Kč s DPH.
| Varianta kabeláže | Změna za 1 kabel / kameru | Změna pro celý set 8 kamer |
|---|---|---|
| 18 m ke každé kameře | V ceně setu | 0 Kč |
| 30 m | +96 Kč / kabel | +768 Kč za celý set |
| 40 m | +165 Kč / kabel | +1 320 Kč za celý set |
| 50 m | +275 Kč / kabel | +2 200 Kč za celý set |
| 70 m | +480 Kč / kabel | +3 840 Kč za celý set |
| Bez kabelů | −165 Kč / kamera | −1 320 Kč celkem |
Bez kabelů: 8 485 − (165 × 8) = 7 165 Kč s DPH. Tento příklad platí pro základní osmikanálový rekordér bez HDD a bez dalších příplatků. Odpočet se uplatní při výběru možnosti „Bez kabelů“ nad cenou.
Pro delší nebo různé délky kabelů vyberte možnost upřesnění kabeláže v objednávce a do poznámky napište požadovanou délku pro každou kameru. Uvedené příplatky platí za každý nahrazovaný kabel; výslednou cenu individuální kabeláže potvrdíme po zpracování objednávky.
Při vedení kabelu po povrchu nebo tam, kde nelze bezpečně ukrýt spoje do stěny, doporučujeme instalační krabici. U kamery vytvoří prostor pro BNC konektor, napájecí DC spoj a rezervu kabelu.
Při přímém průchodu kabelu do stěny a bezpečném uložení spoje v suchém prostoru obvykle není krabice nutná.

Bílá plastová instalační krabice.
99 Kč / ks s DPH
Zobrazit B116 a objednat samostatně →
Bílá instalační krabice z ABS plastu.
99 Kč / ks s DPH
Zobrazit PC115 a objednat samostatně →Krabice jsou volitelné příslušenství a nejsou součástí základní ceny ani balení setu. Pro každou kameru, u které je potřebujete, objednejte jeden kus. Vhodný typ zvolte podle montážní základny kamery a vedení kabelu; s výběrem vám pomůžeme.
Při venkovní montáži je potřeba správně chránit také kabelové vstupy a spoje před vlhkostí.
Obrazový vodič každé kamery připojte BNC konektorem do samostatného vstupu rekordéru. Napájecí větev kamery se připojuje k 12V zdroji. Rekordér má vlastní napájení; k jeho ovládání připojte USB myš a vlastní monitor. Před konečným upevněním ověřte obraz ze všech kamer a připojení napájení.

Hotový propojovací kabel vede obraz přes BNC konektory a napájení samostatnou DC větví. Při venkovní instalaci uložte konektory do chráněného místa a zvolte trasu, která odpovídá podmínkám vedení kabelu.

Osm BNC vstupů slouží k připojení obrazového signálu z kamer. Vlastní monitor připojte do HD-OUT (HDMI) nebo VGA, router do NET (LAN) a myš nebo USB paměť do USB. Napájecí adaptér rekordéru patří do DC 12 V; kamery mají samostatné napájení.

Podívejte se na nastavení mobilního náhledu a programu pro počítač. Videonávody ukazují postup; vzhled nabídky se může lišit podle verze aplikace a firmwaru.
Následující dvě ukázky obrazu jsou převzaté z dosavadního produktu 6030. Slouží k orientační představě o AHD obrazu; výsledek závisí na místě, osvětlení, objektivu a nastavení systému.
| Režim výstupu videa | AHD/TVI/CVI: 2 Mpx |
|---|---|
| Obrazový snímač | 1/3″ CMOS |
| Rozlišení obrazu | 1920 × 1080 (2 Mpx, Full HD) |
| TV systém | PAL / NTSC |
| Elektronická závěrka | Automatická |
| Minimální osvětlení | 0,01 lux |
| Systém snímání | Progresivní |
| Ohnisková vzdálenost | 3,6 mm |
| Ovládání ostření | Pevné |
| Typ objektivu | Pevný |
| Noční vidění | IR-CUT filtr: ano |
| IR-CUT filtr | Ano |
| Infračervené LED | 42 µ × 2 ks (údaj výrobce v dosavadní tabulce) |
| Dosah IR přisvícení | Až 20 m |
| Řízení IR | Automatické, AGC |
| OSD menu | Ano |
| WDR | DWDR |
| UTC | Ano |
| Redukce šumu | 3DNR |
| Vyvážení bílé | Automatické / manuální |
| Řízení zisku | Automatické |
| Pouzdro a krytí | Plast, IP66 |
| Držák | Ano |
| Provozní teplota | −20 až +60 °C, relativní vlhkost max. 95 % |
| Skladovací teplota | −20 až +60 °C, relativní vlhkost max. 95 % |
| Napájení | 12 V DC ±10 %, 500 mA |
| Rozměry | 70 (Š) × 67,5 (V) × 169 (D) mm |
| Hmotnost | 380 g |
Následující tabulka platí pro osmikanálový rekordér s kódem 6232. Analogový, smíšený a čistě IP režim mají odlišné limity. Parametry čistě IP režimu nejsou parametry záznamu dodávaných analogových kamer.
| Systém | |
|---|---|
| Zařízení | 8kanálový XVR, Monitorrs Security 6232 |
| Hlavní procesor | MC6630 |
| Operační systém | Vestavěný Linux |
| Video | |
| Počet kamerových vstupů | 8× BNC |
| Podporované signály | AHD, TVI, CVI, analogový signál a IP kamery |
| Podporovaný analogový vstup | 8 kanálů; TVI/AHD 5 MP při 12 sn./s, AHD/TVI/CVI 4 MP při 15 sn./s, AHD/TVI 3 MP při 18 sn./s; dále 1080p, 720p a 960H podle typu signálu |
| Smíšené režimy analog + IP | 2 analogové + 7 IP / 4 analogové + 5 IP / 6 analogových + 3 IP; nejvýše 5 MP na kameru |
| Čistě IP režim | Až 16 IP kamer; podporované rozlišení 5 MP, 4 MP, 3 MP, 1080p, 960p a 720p; celkový příchozí datový tok nejvýše 48 Mb/s |
| Videovýstupy | HDMI, VGA a CVBS |
| Zvuk | |
| Zvukový vstup | RCA; podpora AOC (zvuku po koaxiálním kabelu) u kompatibilního zařízení |
| Zvukový výstup | RCA |
| Obousměrný zvuk | Nepodporován |
| Události a detekce | |
| Detekce pohybu | 8 kanálů; nejvýše 16 kanálů v čistě IP režimu |
| Reakce na události | Záznam, e-mail, upozornění na obrazovce, bzučák a push upozornění při detekci pohybu |
| E-mailové upozornění | Odeslání obrázku na zadaný e-mail |
| Detekce člověka | Ano |
| PTZ | |
| Rozhraní | RS485 |
| Protokoly | Pelco-D, Pelco-P |
| Přenosová rychlost | 110 až 921 600 |
| Rozsah adres | 0 až 255 |
| Displej | |
| Rozlišení VGA výstupu | 1920×1080, 1280×1024, 1280×720 a 1024×768 při 60 Hz |
| Rozlišení HDMI výstupu | 1920×1080, 1280×1024, 1280×720 a 1024×768 při 60 Hz |
| Rozdělení obrazu | 1 / 4 / 8 / 9 / 16 oken |
| Maskování soukromí | 3 obdélníkové zóny na kameru |
| OSD | Název kamery, čas, ztráta videosignálu, alarm, detekce pohybu a stav záznamu |
| Záznam | |
| Komprese videa | H.265+, H.265, H.264+, H.264 |
| Komprese zvuku | G.711U, G.711A |
| Analogové režimy záznamu | 5 MP Lite, 4 MP Lite, 3 MP Lite, 1080N, 720p a 960H |
| Kvalita záznamu | 6 úrovní: nejnižší, nízká, běžná, dobrá, lepší a nejlepší |
| Analogový záznam v PAL | 5 MP Lite: 8× 6 sn./s; 4 MP Lite: 8× 8 sn./s; 3 MP Lite: 8× 10 sn./s |
| Analogový záznam v NTSC | 5 MP Lite: 8× 6 sn./s; 4 MP Lite: 8× 8 sn./s |
| IP záznam v PAL (H.265) | 5 MP: 8× 25 sn./s; 4 MP a 3 MP: 12× 25 sn./s; 1080p: 16× 25 sn./s |
| IP záznam v NTSC (H.265) | 5 MP: 8× 30 sn./s; 4 MP a 3 MP: 12× 30 sn./s; 1080p: 16× 30 sn./s |
| Režimy záznamu | Ruční, podle časového plánu, při detekci pohybu, při alarmové události a inteligentní záznam |
| Přehrávání a zálohování | |
| Dekódování | 2 kanály 1080p při 30 sn./s |
| Synchronní analogové přehrávání | 4 kanály: 960H při 25 sn./s, 720p při 15 sn./s, 1080N při 15 sn./s, 5 MP Lite při 6 sn./s nebo 3 MP Lite při 10 sn./s |
| Synchronní IP přehrávání | 4 kanály 720p při 25 sn./s / 2 kanály 1080p při 25 sn./s / 1 kanál 5 MP při 25 sn./s |
| Vzdálené přehrávání | Podporováno |
| Vyhledávání záznamu | Všechny záznamy, kanál, ruční záznam, čas, datum, pohyb, alarm nebo pohyb a alarm |
| Funkce přehrávání | Přehrát, pozastavit, zastavit, zrychlit, zpomalit, přehrát zpětně, krokovat po snímcích, digitálně přiblížit a zobrazit na celou obrazovku |
| Přehrávání v telefonu | 4 kanály |
| Zálohování | USB úložiště s FAT32, síť nebo FTP |
| Síť | |
| Síťové rozhraní | 1× RJ45 Ethernet 10/100 Mb/s |
| Síťové protokoly | TCP/IP, HTTP, UPnP, DNS, NTP, SMTP, DHCP, FTP, DDNS, RTP, RTSP, RTCP |
| DDNS | Dyndns, changeip, no-ip, Oray, A-PRESS, MYQSEE, SKDDNS, SMART-EYES, ZEBEYE, HDPROVN |
| Webový prohlížeč | Edge, Google Chrome, Firefox, Safari |
| Software CMS | Windows a macOS |
| Vedlejší stream | CIF/D1, 1 až 12 sn./s |
| Mobilní zařízení | iPhone, iPad, Android telefony a tablety |
| Vzdálený přístup | Přes mobil nebo PC, podpora P2P |
| Pevný disk | |
| Rozhraní | 1× SATA |
| Podporovaný disk | 1× 2,5″ nebo 3,5″ SATA HDD, nejvýše 8 TB |
| Obecné | |
| Jazyk menu | Čeština a další jazyky |
| UTC ovládání po koaxiálním kabelu | Ano |
| USB | 2× USB 2.0 |
| Napájení a příkon | DC 12 V / 2 A; nejvýše 20 W bez HDD |
| Pracovní podmínky | −10 až +55 °C; relativní vlhkost 10 až 90 % |
| Rozměry (Š × H × V) | 260 × 215 × 43 mm |
| Hmotnost | 2 kg bez HDD |
Parametry vycházejí ze samostatné stránky rekordéru 6232. Konkrétní rozmístění a výbava konektorů se mohou lišit podle provedení rekordéru.
Napište nám, kolik míst chcete sledovat, přibližné délky kabelů a požadovanou dobu uchování záznamu. Pomůžeme vám porovnat základní AHD řešení s IP setem a vybrat vhodný HDD i kabeláž.
